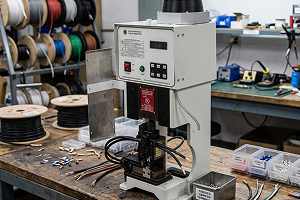

Станки для опрессовки проводов можно назвать важнейшим вспомогательным оборудованием на многих производствах. Такие станки предназначены для снятия изоляции, а также оснащения контактными элементами либо клеммами наконечников проводов и кабелей различного сечения.
При этом станок для опрессовки, который еще называют прессом для обжима позволяет не только значительно ускорить процесс подготовки проводов и кабелей для дальнейшего применения, но и в какой-то мере его автоматизировать.
При этом качество работы на очень высоком уровне, снятие изоляции производится без механических повреждений жил проводов, а обжим клемм и других наконечников при правильно заданных параметрах обеспечивает надежный контакт в месте обжима.
Конструкция станков для опрессовки провода
Конструкционные особенности опрессовочных станков разнятся в зависимости от типа станка и у каждой модели может быть свое строение. Но все они имеют сходство и можно представить общую схему для всех станков.
Основные составляющие станков для опрессовки наконечников проводов и какие функции они выполняют:
- стеллаж либо стол. На нем установлены все элементы аппарата;
- привод электрический обеспечивает энергией прессующий элемент и систему подачи контактов;
- панель управления, в которой задаются параметры работы и осуществляется контроль показателей;
- пресс, который осуществляет непосредственно обжим. При использовании различных пресс-форм выполняется опрессовывание различных наконечников на разных типах проводов;
- система подачи заготовок. Это может быть лента или бункер, в зависимости от типа подачи. Осуществляет доставку наконечника в рабочую зону пресса.
Также в станках предусмотрена автоматическая защита от непредвиденных обстоятельств, она отключает питание во избежание поломки оборудования.
Станки для опрессовки имеют небольшие габариты, что не выдвигает больших требований для их размещения и не вызывает серьезных проблем в плане создания специальных условий для работы со станком.
Принцип работы
Вкратце принцип работы станка для опрессовки выглядит так: задаются необходимые параметры, в рабочую зону подается провод и наконечник и происходит обжим.
Но рассмотрим этот процесс подробнее.
Оператор станка, зная сечение провода, который необходимо опрессовать и материал из которого он изготовлен, подбирает ленту с соответствующими наконечниками и устанавливает ее в подающее устройство.
Исходя из типа выбранного наконечника и его диаметра, подбирается матрица нужной формы и размера, которая устанавливается в рабочей зоне пресса.
Для эффективной опрессовки в каждом случае, необходимо также выставить усилие, с которым пресс будет осуществлять обжим.
Таким образом когда все параметры выставлены, оператору остается следить за ходом работы при необходимости внося коррективы.
Возможности станков для опрессовки провода
Безусловно, главная задача станков для опрессовки наконечников является качественное соединение кабеля и контакта.
Возможности станков для опрессовки напрямую обусловлены несколькими параметрами, такими как:
- полная или частичная автоматизация процесса;
- нижний и верхний пределы сечения кабеля, на котором может быть обжат наконечник;
- есть ли функция зачистки провода(при этом также стоит учитывать на какую длину происходит зачистка, а также тип и материал ножа);
- сила обжима и возможность ее регулирования;
- количество сменных матриц для рабочей зоны пресса;
- способ подачи наконечников(ленточного или бункерного типа);
- частота и скорость работы.
Учитывая эти факторы и наличие той или иной функции в каждом из станков, можно регулировать некоторые параметры и вносить изменения в возможности опрессовочного станка под требования выдвигаемые предприятиями.
Выбор станка
При подходе к выбору станка для опрессовки наконечников, нужно руководствоваться несколькими факторами.
Прежде всего нужно понимать с какими типами наконечников предстоит работать, отталкиваясь от этого будет проще сориентироваться в выборе.
Не стоит забывать также и про силу обжима, это особенно актуально при опрессовке на проводах с большим сечением.
Также важным моментом является возможность изменения конфигураций станка для обжима разных типов наконечников, обратить внимание в каком виде поступают наконечники(россыпью или в ленте).
Обзор станков для опрессовки наконечников провода
Станок для опрессовки провода EW-09E
Это полуавтоматический станок для опрессовки различных клемм, имеет высокую производительность. Сменные пресс-формы легко меняются и позволяют расширить диапазон обжимаемых наконечников.
Подача наконечников может осуществляться как автоматически на ленте, так и в ручную, при этом достигается скорость до 4500 штук в час, с сохранением точности и надежности обжима.
К преимуществам станка EW-09E можно отнести небольшие габариты и вес, а также малую шумность при работе.
Технические характеристики станка:
- усилие обжима 4 тонны;
- рабочее напряжение 220 вольт;
- частота 50 герц;
- мощность 1,5 кВт/час;
- рабочая лампа 60 Вт;
- вес 89 кг;
- размеры 430 х620 х 770 миллиметров.
Компактный переносной станок для опрессовки, обладает малыми габаритами и небольшим весом, не требует стационарного размещения и очень прост в использовании.
Выполнен в форме прямоугольного металлического ящика, прессующий элемент вынесен за пределы корпуса. Сверху оборудован рукояткой для удобства переноски.
В комплекте присутствуют сменные матрицы, они легко и быстро меняются в зависимости от требований.
Технические характеристики:
- усилие обжима до 12,7 kH;
- рабочее напряжение 220 вольт;
- частота 50 герц;
- мощность 90 Вт;
- время обжима 1,8 секунд;
- 6 сменных матриц в комплекте;
- размеры 325 х 265 х 150 миллиметров;
- вес 12 килограмм.
- изолированные клеммы 6 мм²;
- неизолированные клеммы 10 мм²;
- штыревой втулочный наконечник 35 мм².
Настольный аппарат предназначенный для опрессовки трубчатых наконечников большого диаметра.
В этом станке реализован гексагональный тип обжима, что обеспечивает равномерное сжатие по всему диаметру наконечника, благодаря чему достигается надежный контакт провода с наконечником и минимальная деформация жил.
В рабочей зоне тисков расположена несменная шестиугольная матрица, чтобы оперативно перейти на опрессовывание другого типа и размера наконечников, диаметр обжима легко регулируется.
Технические характеристики:
- усилие обжима 200 kH;
- рабочее напряжение 220 вольт;
- частота 50 герц;
- мощность 2300 Вт;
- ширина обжима 12,5 миллиметров;
- сечение провода 10 - 120 мм²;
- максимальный диаметр 38 миллиметров;
- размеры 700 х 860 х 1260 миллиметров;
- вес 160 килограмм.
