Станок для анализа поперечного сечения BZW-6QJ
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

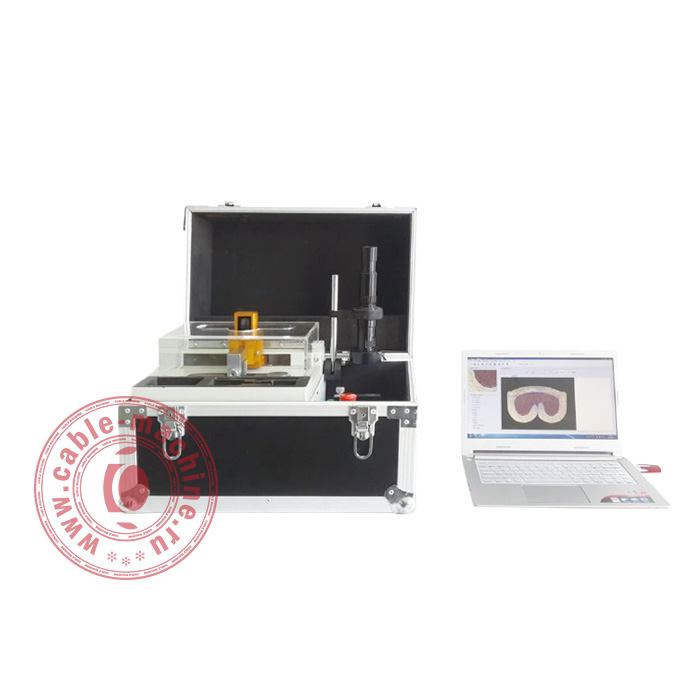

Станок для анализа поперечного сечения BZW-6QJ – это переносной (чемодан) лабораторный комплекс тестирующего оборудования, который в основном используется для проверки поперечного сечения клеммы после обжима. Структурно чемодан разделен на две секции: резки/шлифовки и осмотра.
В первой секции образец устанавливается в фиксатор и автоматически обрезается (задано программой), после чего шлифуется. Для перемещения фиксатора по оси X используется серводвигатель Panasonic. Размер фиксатора может быть использован в зависимости от анализируемого провода.
Скорость резания: 2 мм/с. Внутренний диаметр отрезного круга (Германия): 21,7 мм. Внешний диаметр отрезного круга: 105 мм. Толщина: 0,5 мм.
Скорость шлифования – 2800 обор/мин. Диапазон регулировки по оси Z: от 0,00 до 5,00 мм. Наружный диаметр наждачной бумаги: 100 мм.
Затем образец помещается под микроскоп, оснащенный 10-кратной линзой, светодиодом с низким нагревом и высококачественной японской видеосистемой с 3-мегапиксельной камерой. Усиление микроскопа: 0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x.

Анализатор поперечного сечения BZW-6QJ может быть подключен к любому ПК или ноутбуку. Результат тестирования автоматически генерируется соответствующим программным обеспечением. Для управления приводами используется ПЛК Mitsubishi.
Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Сечение провода (мм²) 0,13-6,00
Напряжение (В) 220
Частота (Гц) 50
Мощность (Вт) 300
Габаритные размеры (мм) 490 х 340 х 340
Вес (кг) 30
