Станок для горячего обжима KS-N31

Цель нашей компании - поставка качественного оборудования для обработки кабеля

Станок для горячего обжима KS-N31
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Станок для горячего обжима KS-N31 – это программируемая машина, использующая технологию соединения металлов, в которой для соединения электропроводящих проводов нужен электрический ток и механическое давление. Это разновидность контактной сварки, но горячий обжим отличается от других видов контактной сварки, поскольку в нем используется токопроводящая металлическая гильза, пропускающая ток, генерирующая тепло и скрепляющая провода. Эта гильза плавит провода и составляет одну уплотненную металлическую деталь.

Пресс для горячего обжима KS-N31 используется для магнитных проводов. Магнитный провод – это изолированный медный (или алюминиевый) электрический проводник, используемый в электромагнитном оборудовании, таком как двигатели и трансформаторы. Горячим обжимом можно соединять стандартные магнитные провода, высокочастотные магнитные провода (для частот выше 10 килогерц) и неизолированные медные провода.
Рабочий с помощью сварочного аппарата помещает катушку, намотанную магнитной проволокой, в машину, вставляет открытые концы проволоки в зажим и активирует цикл сварки. За миллисекунды сварочные головки вырабатывают ток, достаточный для достижения температуры около 700 ° C на клеммах. Эта температура достаточно высока, чтобы испарить изоляцию и приварить концы проводов друг к другу и к клемме. Вытяжной вентилятор удаляет пары. После завершения сварки начинается двухступенчатое охлаждение терминала. В течение нескольких секунд терминал охлаждается примерно до 100 ° C. Еще через несколько секунд он остынет до 50 ° C, и его можно будет вручную вынуть из машины.

Машина для горячего обжима KS-N31 обеспечивает электрические соединения с очень высокой проводимостью и почти нулевым контактным сопротивлением без значительного падения напряжения. Соединение, полученное методом горячего гофрирования, имеет очень высокий предел прочности на разрыв и не ослабевает со временем из-за вибрации или температуры, поскольку представляет собой цельный кусок металла. Нагрев приводит к отжигу металла и ослаблению механических напряжений в соединении, что сводит к минимуму нагрузки на медь в проводе и выводе после процесса соединения.

Фото готовой продукции

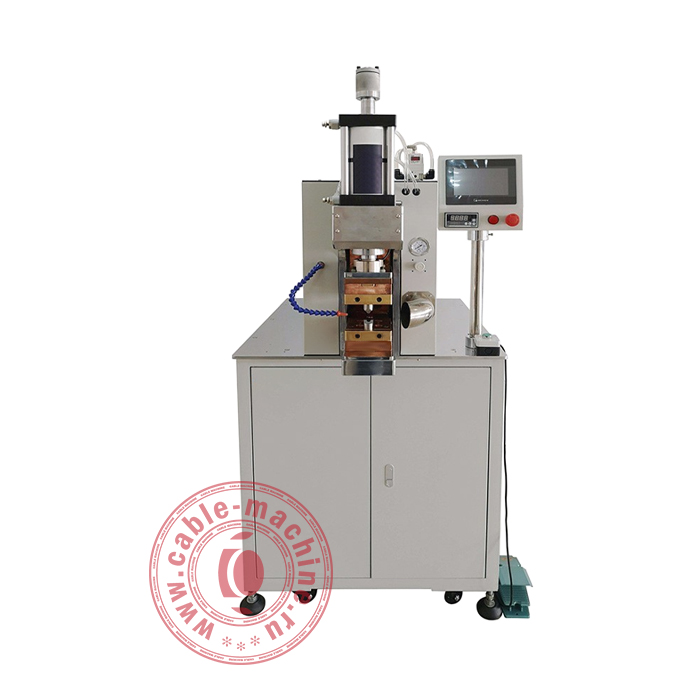

Станок для горячего обжима KS-N31

Станок для горячего обжима KS-N31

Чертеж габаритных размеров станка


Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Сечение провода (мм²) 75
Напряжение (В) 380
Частота (Гц) 50-60
Усилие обжима (т) 1
Расход воздуха (л/мин) 5
Номинальная мощность (кВА) 75
Рабочая влажность (%) 0 - 25
Температура сварки (°) 600
Диаметр электрода (мм) 8 - 25
Давление воздуха (МПа) 0,6 - 0,7
Габаритные размеры (мм) 800 x 800 x 1753
